内存助力人类实现宏伟目标

HBM4 的带宽超过 2.8 TB/s，这一特性对于需要高速传输 TB 级数据的 AI 和 HPC 应用至关重要。例如，高级推理模型在处理问题时，必须评估数百个中间逻辑步骤。在计算过程中，每秒都需要有数 TB 的数据在主内存与处理器之间传输。

HBM4 可与其他类型的内存协同工作，而非取代它们。例如，在现代系统中，CPU 使用 LPDDR5 或 DDR5 来协调系统运行，而 GPU 则使用 HBM4 来处理高强度数学计算任务（即复杂算法）。

HBM4 继承了 HBM3 和 HBM3E 的所有优点，并进一步提升了性能。包括更宽的接口，运行速度超过 11.0 Gbps，带宽是上一代产品的两倍多。这一点至关重要，因为只有足够高的带宽才能满足新兴应用的需求，例如，包含数百万词元的长上下文窗口 AI 工作负载，以及在下一代超级计算机上运行的科学模拟等。

传统 DRAM（如 DDR 内存）用于处理常规计算任务，而 HBM 则支持需要持续传输 TB 级数据流的 AI 和 HPC 应用。HBM 架构将多个超薄 DRAM 颗粒堆叠起来，并利用数千个硅通孔 (TSV) 将这些颗粒连接起来。这种垂直设计对制造精度要求更高，因此 HBM 是生产难度较大的内存产品之一。

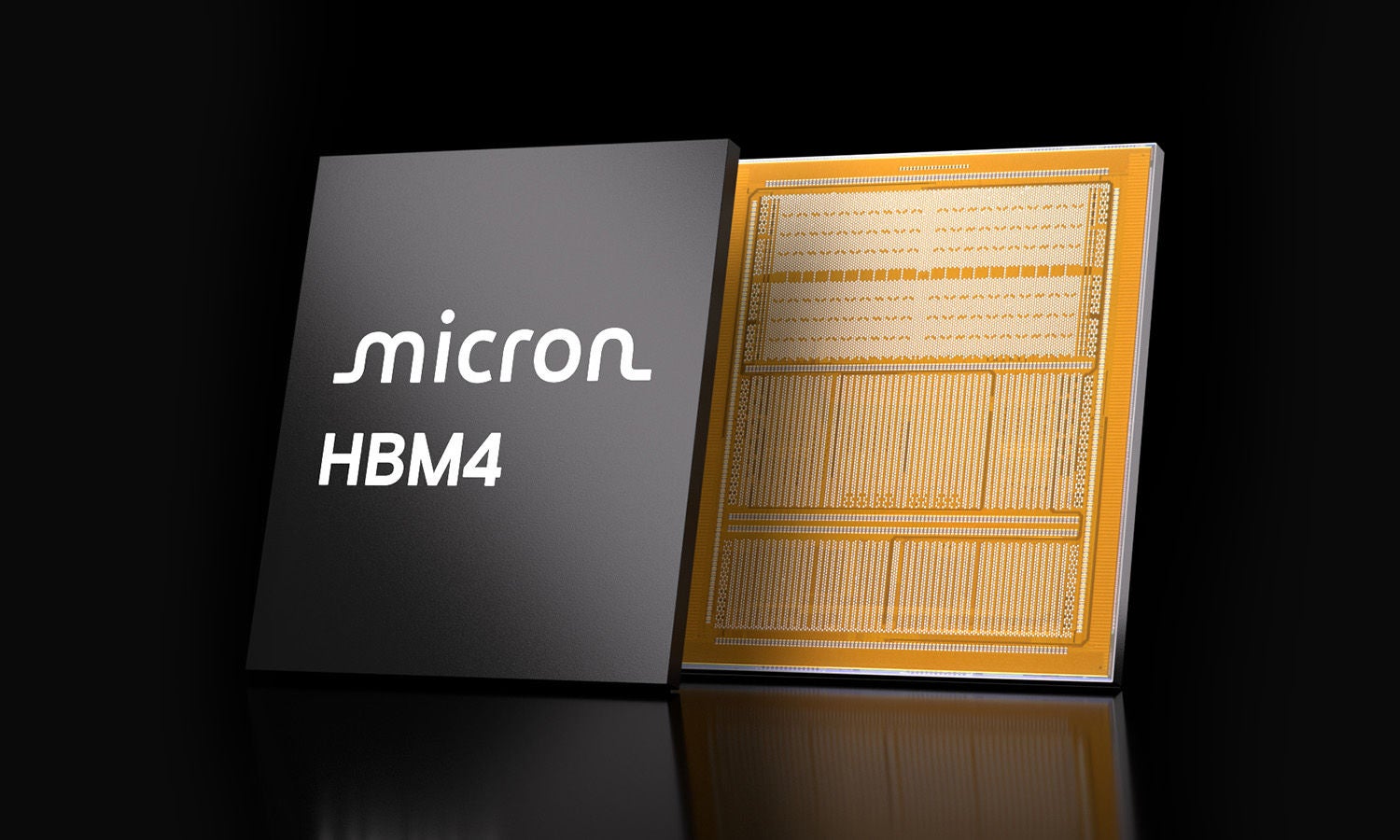

HBM4（12 层堆叠）提供每堆叠 36GB 的内存容量（与上一代相同），但其带宽超过 2.8 TB/s。带宽的提升（HBM3E 的两倍多）意味着处理器能以更快速度访问这一容量，从而实现了比上一代同等容量内存更强的处理能力，可处理更复杂的 AI 工作负载和科学模拟。

容量是指内存能存储多少数据，而带宽则是指每秒能传输多少数据。单个 12 层堆叠 HBM4 可存储 36GB 数据。而 2.8 TB/s 的带宽则意味着每秒钟 HBM 与处理器之间传输的数据量相当于 2.8 TB。容量决定了内存中能容纳多少数据，而带宽则决定了访问这些数据的速度。

要制造 HBM，首先要生产三种类型的硅晶圆。第一种是带有 TSV 的颗粒，用于实现电气连接。另一种是不带 TSV 的较厚顶部颗粒。第三种是带有 TSV 的逻辑颗粒，用于通过接口与系统进行连接。

只有通过检测的颗粒才会进入后续的封装工序。随后，专用设备会将多个 DRAM 颗粒堆叠在逻辑颗粒上。最后堆叠的是较厚的顶部 DRAM 颗粒，既提供了存储功能，又确保了结构完整性。封装完成后，将对完整的 HBM 立方体进行最终测试，以验证所有连接是否正常工作。

可以。HBM4 既适用于 GPU，也适用于定制 ASIC（专用集成电路）。HBM4 可连接至任何能够处理其高带宽接口且采用相应封装形式的处理器。

高端计算系统（例如超级计算机）用于解决科学问题，还用于利用艾字节级的数据训练 AI 模型。为了高效完成上述任务，内存必须以足够快的速度传输数据，以确保数千个处理器核心始终处于忙碌状态。凭借超过 2.8 TB/s 的带宽，HBM4 不仅能加速 AI 训练，还能通过更快的 KV 缓存访问来降低 AI 推理中的延迟，并支持更精细的科学模拟。
